Mini-Vakuumschalter

Mini-Vakuumschalter

Verstellbare Membran-Mini-Vakuumschalter, die mit dem normalerweise geöffneten oder geschlossenen Einzelkontakt hergestellt sind.

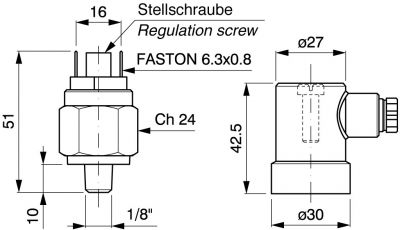

Man erhält die Einstellung (Bereich von -150 bis -675 mm Hg) durch Eingriff an der im oberen Teil befindlichen Schraube.

In dieser Phase muss das Erreichen des Endschalters vermieden werden, um nicht ein korrektes Funktionieren zu gefährden.

Art. SVC/PAEC - PCEC Dati tecniciTechnical dataTechnische Daten
Tensione max di lavoroMax working powerMax. Arbeitsspannung 48 V
Temperatura di lavoroWorking temperatureArbeitstemperatur -5 +60°C
ProtezioneProtectionSchutz IP 65
CorrenteCurrentStrom 0.5 A (resistivi)
0.2 A (induttivi)
0.5 A (resistive)
0.2 A (inductive)
0.5 A (ohmsch)
0.2 A (induktiv)
Tolleranza d'intervento a 25°CIntervention tolerance 25°CEingriffstoleranz bei 25 °C ± 50 mm Hg.
Pressione d'esercizioWorking pressureBetriebsdruck da -150 a -675 mm/Hg
Art. SVC/PAEC (N. Aperto)(N. Open)(N. Offen) Contatto N.A.Contact N.A.Kontact N.O.
Art. SVC/PCEC (N. Chiuso)(N. Close)(N. Geschlossen) Contatto N.CContact N.CKontact N.C
