Flache Sonder-Saugnäpfe mit Außengewinde

Flache Sonder-Saugnäpfe mit Außengewinde

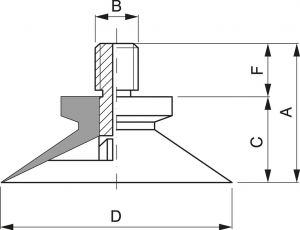

Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze D d h H
EM 05 01 = VSP 5 + SUM 70 5 1.4 6.5 16.5
EM 06 01 = VSP 6 + SUM 70 6 2 6.5 16.5
EM 08 01 = VSP 18 + SUM 70 8 2 7 17
EM 10 01 = VSP 10 + SUM 70 10 2 7.5 17.5

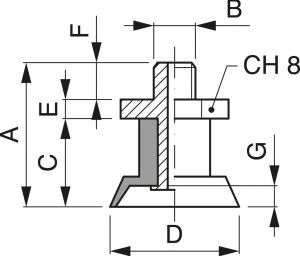

Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze A B C E F G
EM 13 02 = VSP 13/2 + SUM 46 17 5 MA 10 13 2 5 2
EM 13 04 = VSP 13/4 + SUM 49 20 5 MA 10 13 4.5 5.5 2



Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze A B C E F
EM 18 02 = VSP 18/1 + SUM 30 23.5 1/8” 10 18 5 8.5



Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze A C E F
EM 32 02 = VSP 32/L + SUM 31 42 1/8” 22 30 6.5 6



Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze A B C E F
EM 30 01 = VSP 30 + SUM 30 33.5 6 MA 20 30 5 8.5
EM 34 03 = VSP 34/A + SUM 30 33.5 6 MA 20 34 5 8.5



Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze A B C E F
EM 40 02 = VSP 40/1 + SUM 16 32 8 MA 16 40 - 16



Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze A C E F
EM 50 01 = VSP 50/8 + SUM 18 34.5 1/4” 20 50 - 14.5
EM 65 01 = VSP 65/8 + SUM 18 42.5 1/4” 28 65 - 14.5



Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze A C E F
EM 50 02 = VSP 50/3 + SUM 42 35 1/8” 21 50 5 9
Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze + Supporto+ Support+ Stütze A C E F
EM 52 01 = VSP 52 + SUM 14 + SUM 20 44 1/4” 32 52 - 12
EM 75 01 = VSP 75 + SUM 14 + SUM 20 45 1/4” 37 75 - 8
EM 75 03 = VSP 75/3 + SUM 55 + SUF 63 45 3/8” 37 75 - 8



Art = VentosaS. cupSaugn. + Supporto+ Support+ Stütze A C E F
EM 65 02 = VSP 65/1 + SUM 17 40 1/4” 30 65 - 10
EM 105 01 = VSP 105 + SUM 17 41 1/4” 30 105 - 10



Art = VentosaS. cupSaugn. + Supp.+ Supp.+ Stütze + Supp.+ Supp.+ Stütze + Supp.+ Supp.+ Stütze A C E F
EM 73 01 = VSP 73 + SUM 25 P.215001 - 33 1/4” 23 73 6 8
EM 100 01 = VSP 100 + SUM 28 + SUF 55 + RID.1/4 38 1/4” 23 100 6 10
