Standard-Sauggreiferträger mit Ventil und Befestigungsschraube
Standard-Sauggreiferträger mit Ventil und Befestigungsschraube
Dieser Sauggreiferträger hat die gleichen Eigenschaften des Standard-Typs, wobei ein Ventil eingefügt ist, das nur ausgelöst wird, wenn ein Druck auf den Saugnapf ausgeübt wird und sich beim entgegengesetzten Arbeitsschritt automatisch wieder schließt. WICHTIG - Diese Art von Sauggreiferträger eignet sich besonders, um Vakuumverluste zu vermeiden oder eine Pumpe mit höherem Durchsatz anzubringen.
- Schnellanschluss gerade und in L-Form
- Kunststoffrohr ø 6x8
- Schnellanschluss in L-Form = Art. PSV .. L

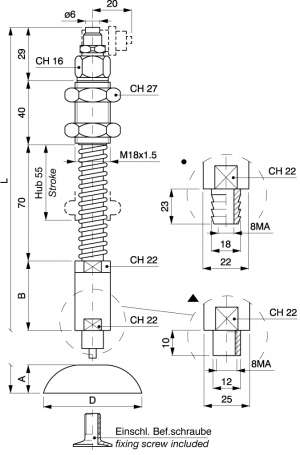

| Art. | A | B | D | L c 25 | L c55 | L c80 | Vite di fiss.Fixing screwBef. schr. |
|---|---|---|---|---|---|---|---|
| ▲ PSV 35/L | 17 | 51 | 35 | 165 | 207 | 237 | SUM 9 |
| ▲ PSV 45/C | 17 | 51 | 45 | 165 | 207 | 237 | SUM 14 |
| ▲ PSV 45/L | 20 | 51 | 45 | 168 | 210 | 240 | SUM 14 |
| ▲ PSV 60 | 22 | 51 | 59 | 170 | 212 | 242 | SUM 21 |
| ▲ PSV 65 | 24 | 51 | 65 | 172 | 214 | 244 | SUM 21 |
| ● PSV 87 | 40 | 44.5 | 87 | 181.5 | 223.5 | 253.5 | SUM 21 |
WICHTIG: Die Saugnäpfe werden auf Anfrage geliefert, wobei das Material anzugeben ist.
