Seitenkanalverdichter - Gebläse

Seitenkanalverdichter - Gebläse

Eigenschaften

Die Seitenkanalverdichter/Gebläse sind aus Aluminium-Druckguss hergestellt.

Nachdem sie schmierungsfrei sind, werden Wartung und Verschleiß der Bauteile, dank des vollständigen Fehlens von Kontaktelementen zwischen Stator und Rotor auf ein Minimum reduziert.

Sie eignen sich besonders bei Anwendungen, wo ein guter Ansaugungs-/Kompressionsdurchsatz bei einem mittleren Vakuumgrad notwendig ist, wobei die Fluida vollkommen frei von Schadstoffen (Öl, Staub, Grafit, usw.) gehalten werden.

Einsatzmöglichkeiten

  • Druckmaschinen
  • Industrielle Absaugungen
  • Abfüllmaschinen
  • Anheben von porösen Materialien

Vorsichtsmaßnahmen

Für eine korrekte Verwendung der Pumpen empfiehlt sich die Anbringung eines Absaugfilters. Hierbei dürfen weder die Umwelttemperatur noch das kanalisierte Fluidum 40° C überschreiten.

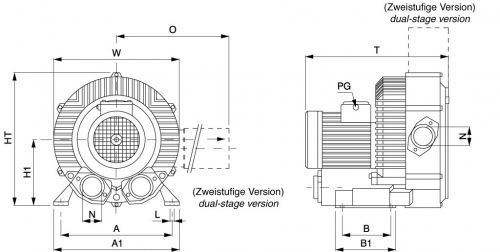

Art. W HT A A1 T H1 B B1 N L O PortataVacuum flow m3/hVakuum-Durchsatz Vuoto mbar*Vacuum mbar*Vakuum mbar* Potenza motoreMotor power kwMotorleistung
Mono stadioSingle stageEin-stufig GPE101MG 198 212 179 196 220 115 65 90 1 ¼” 8.5 - 40 75 0.2
GPE201MF 246 247 205 230 256 128 83 108 1 ¼” 10 - 80 125 0.4
GPE301MF 268 272 205 230 260 141 83 108 1 ¼” 10 - 95 175 0.5
GPE401MF 285 302 225 255 294 154 95 130 1 ½” 12 - 140 175 0.85
GPE501MF 334 337 260 295 346 175 115 155 2” 14 - 210 200* 225* 1.5 2.2
GPE531MF 334 337 260 295 334 175 115 155 2” 14 - 260 125* 180* 240* 1.3 1.5 2.2
GPE601MF 382 384 290 325 377 197 140 180 2” 15 - 320 200* 250* 300* 2.2 3 4
GPE701MF 451 509 356 394 450 240 170 217 2 ½” 15 - 540 200* 300* 325* 4 5.5 7.5
GPE731MF 451 461 356 394 449 240 170 217 2 ½” 15 - 700 150* 200* 260* 4 5.5 7.5
GPE901MF 550 624 360 415 525 300 533 - 4” 15 - 1250 200* 275* 350* 8 12.5 18.5
GPE931MF 550 624 360 415 682 300 533 - 4” 15 - 1350 120* 210* 310* 8.5 12.5 18.5
GPE951MF 615 723 - 526 1201 - - - 5” - - 2100 160* 250* 310* 15 20 25
Doppio stadioDual stageZwei-stufig GPE302SF 284 270 205 230 316 128 83 108 1 ¼” 10 316 90 210 0.7
GPE402SF 322 315 225 255 401 154 95 130 1 ½” 12 324 150 280* 320* 1.6 2.2
GPE502SF 372 371 260 295 465 175 115 155 2” 14 411 225 330* 380* 3 4
GPE602SF 426 410 290 326 526 197 140 180 2” 15 426 310 350* 450* 450* 4 5.5 7.5
GPE902SF 500 509 356 394 589 240 170 217 2 ½” 15 549 520 250* 400* 425* 5.5 7.5 11
GPE602PF 424 480 290 325 526 257 140 180 2” 15 469 480 150* 240* 240* 4 5.5 7.5
GPE802PF 500 550 356 394 589 300 170 217 2 ½” 15 - 900 200* 280* 7.5 11
GPE902PF 615 607 360 415 752 300 533 - 4” 15 780 1120 300* 410* 450* 12.5 16.5 20
GPE942PF 615 657 360 415 752 350 533 - 4” 15 - 1900 125* 225* 325* 15 20 25
* Der Vakuumgrad wird durch die erforderliche Motorleistung bestimmt. Technische Daten und Abmessungen haben nur Hinweischarakter. Die Firma behält sich das Recht vor, jederzeit und ohne vorherigen Hinweis, Änderungen und Verbesserungen anzubringen.
