Von Vakuum selbstversorgte 3-Wege-Vakuum-Magnetventile

Von Vakuum selbstversorgte 3-Wege-Vakuum-Magnetventile

Das Magnetventil wird durch eine um 360° verstellbare Spule vervollständigt, die in Polyamidharz eingeschlossen ist, die mit Glasfaser der Klasse F 155° C geladen ist.

Die Verbindung entsteht durch einen eingebauten HIRSCHMANN-Anschluss.

  • Ventilkörper: Lackiertes Aluminium
  • Feder: Edelstahl
  • Dichtungen: Wulkollan
  • Leistungsaufnahme: MAX 11 Watt
  • Standard-Spannung: 24-110-220 V. 50/60 Hz 12-24 DC 100% ED
  • Betriebseinschränkungen: Nennspannung +5% -10% bei heißer Spule
  • Betriebstemperatur Spule: -10° +45° C.
  • Fluidum-Temperatur: -5° +50° C. Schutzgrad Verbinder: IP 65
NC

3=P AUSLASS

2=A VERWENDUNG

1=R PUMPE


NO

3=P PUMPE

2=A VERWENDUNG

1=R AUSLASS

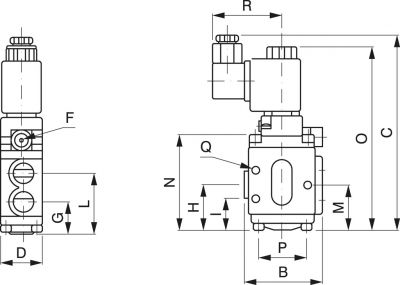

Art. A Orif. Ø B C D F G H I L M N O P Q R S Portata m3/hCapacity m3/h
ELV/CD1/4" G1/4" 8 59 150 32 G1/8" 24 36 24.5 46.5 35.5 74 140.5 40 4.5 51.5 / 4
ELV/CD3/8" G3/8" 10 59 150 32 G1/8" 24 36 24.5 46.5 35.5 74 140.5 40 4.5 51.5 / 10

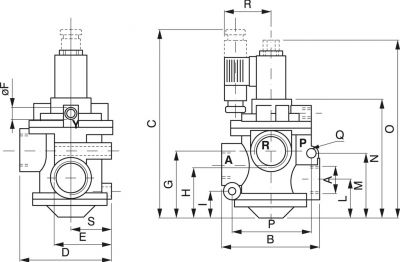

Art. A Orif. Ø B C D E F G H I L M N O P Q R S Portata m3/hCapacity m3/hDurchsatz m3/h
ELV/CD1/2" G1/2" 15 78.5 164 75 47 G1/8" 50.5 41 21 30 54.5 100 154 63 6.4 50.5 35 20
ELV/CD3/4" G3/4" 19 78.5 164 75 47 G1/8" 50.5 41 21 30 54.5 100 154 63 6.4 50.5 35 35
ELV/CD1" G1" 25 101 174 89 55 G1/8" 64 51 25.5 38 62.5 115 174 76 8.4 50 40 90
*ELV/CD1-1/2" 1-1/2" 39 158 222 138 98 G1/8" 113 89 34 69 34 158 222 113 10.5 50 59 180



* A 755 mm Hg

Die 3-Wege-Vakuumventile können mithilfe eines Deckels als 2-Wege-Ventile arbeiten.
Auch von Druckluft unterstützt verfügbar ELV/U 1-1/2”
