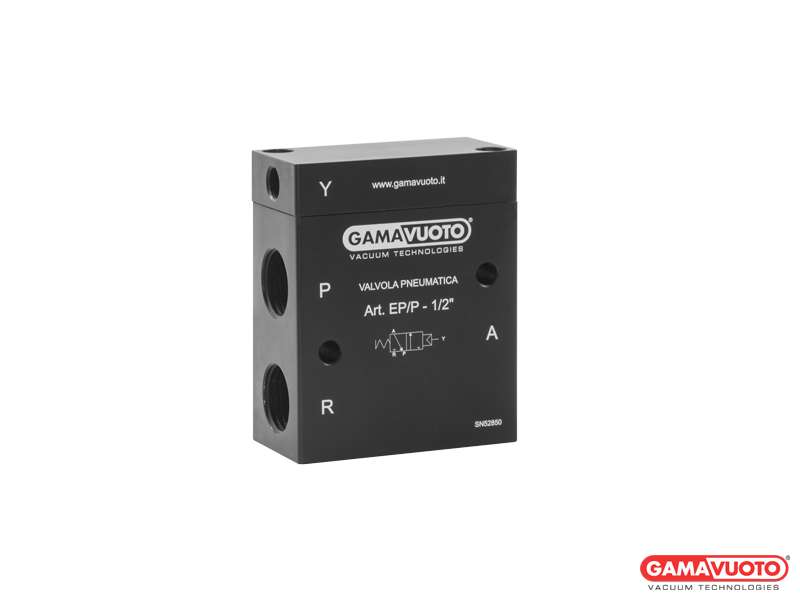

Vakuumventile mit pneumatischer Steuerung

Vakuumventile mit pneumatischer Steuerung

Das 3-Wege-Ventil mit 2 Positionen kann als normalerweise geschlossen oder normalerweise offen verwendet werden.

  • Ventilkörper: Lackiertes Aluminium
  • Feder: Federstahl
  • Dichtungen: Viton
  • Fluidum-Temperatur: -5° +60° C.
Art. Orif. Ø B C H I L M N O R S Portata m3/hCapacity m3/hDurchsatz m3/h
EPP 1/4" 1/4" 8 58.5 32 4.5 1/8" 79 35.5 47 36 24 23 10 40 5
EPP 1/2" 1/2" 15 70 35 6.5 1/8" 87 33 51 33 16 34 10 50 20
EPP 3/4" 3/4" 19 80 50 8.5 1/8" 118 43 83 51 21 58 10 60 35
EPP 1" 1" 25 80 50 8.5 1/8" 118 43 83 51 21 58 10 60 90



* A 755 mm Hg
Die 3-Wege-Vakuumventile können mithilfe eines Deckels als 2-Wege-Ventile arbeiten.
NC
P OUTLET
R USE
A PUMP
Y AIR CONTROL 3:8 bar

NO
P PUMP
R USE
A OUTLET
Y AIR CONTROL 3:8 bar
