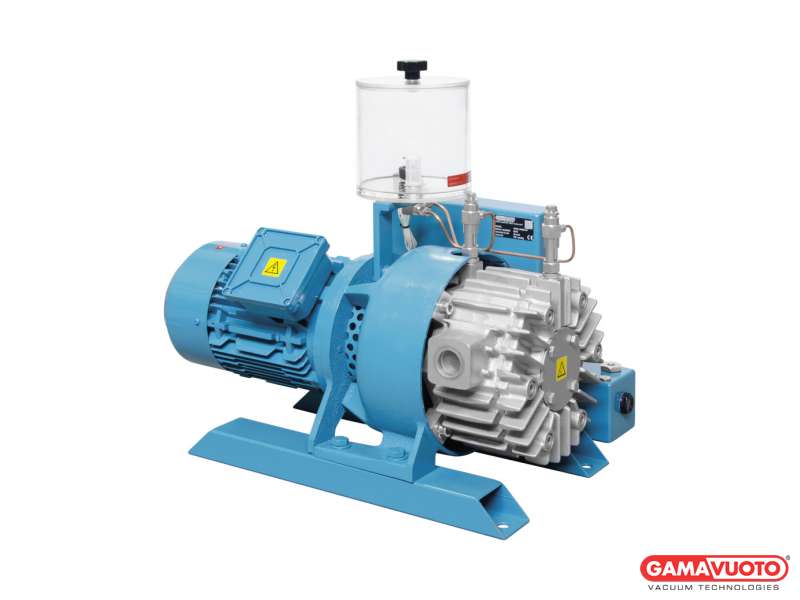

Vakuumpumpen mit Verlustschmierung G series - 40-75 mc/h
Vakuumpumpen mit Verlustschmierung G series - 40-75 mc/h
Eigenschaften
Die Pumpen mit Schmierung mit einem Durchsatz von 40 bis 75 mc/h von Gamavuoto zeichnen sich durch große bauliche Einfachheit, eine robuste und kompakte Ausführung sowie ein einfaches, aber effizientes Luftkühlungssystem aus.
Bei der Serie “G” ist der Elektromotor mit dem Pumpenkörper mittels eines elastischen Gelenks verbunden. Dieses ermöglicht die Verwendung verschiedener Motorentypen (Gleichstrom, ADPE, ATEX usw.).
Bei dieser Pumpenversion befindet sich das Schmiermittel in einem durchsichtigen Tank im oberen Teil des Gerätes und ist mit einem Füllstandschalter ausgestattet, der die Verwaltung von eventuell fehlendem Öl ermöglicht. Letzteres wird nach der Verwendung für einen normalen Schmierungsprozess im Tank angesammelt, der unter dem Auslass/Schalldämpfer der Pumpe liegt und wird nicht wieder in den Kreislauf geschickt. Auf diese Weise wird vermieden, dass sich mögliche Unreinheiten (Staub, Flüssigkeiten, usw.), die nicht vom absaugenden Hauptfilter aufgehalten werden, ansammeln und folglich zu einer Leistungsverschlechterung führen.
Installation
Die Verbindung mit Vakuumkreis ausführen. Den Elektroanschluss zum Motor vorbereiten und die korrekte Drehrichtung der Pumpe überprüfen.
ACHTUNG! Die entgegengesetzte Drehrichtung des Elektromotors kann den Defekt der Absaugeinheit verursachen.
| Art. | Volume aspiratoVacuum flowVak.-Durchs | Press. finaleFinal pressure ABSEndddruck | VelocitàRpmGeschwindigkeit | Potenza motoreMotor powerMotorleistung | PesoWeightGewicht | A | B | C | D | E | F | G | I | Viscosità olioOil viscosityViskosität Öl | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 Hz Mc/h |
60 Hz Mc/h |
mbar/ass | 50 Hz g/min |
60 Hz g/min |
50 Hz Kw |
60 Hz Kw |
kg | ||||||||||
| GPOL 40/GLP | 40 | 48 | 40 | 1450 | 1700 | 1.1 | 1.3 | 49 | 210 | 350 | 415 | 545 | 185 | 525 | 1” | 12.5 | ISO 100 |
| GPOL 50/GLP | 50 | 60 | 40 | 1450 | 1700 | 1.5 | 1.8 | 55 | 210 | 360 | 415 | 560 | 185 | 525 | 1" | 12.5 | |
| GPOL 65/GLP | 65 | 78 | 40 | 1450 | 1700 | 1.5 | 1.8 | 60 | 210 | 360 | 415 | 580 | 185 | 525 | 1” | 12.5 | |
| GPOL 80/GLP | 80 | 96 | 65 | 1450 | 1750 | 2.2 | 2.6 | 81 | 210 | 365 | 415 | 640 | 185 | 525 | 1-1/2" | 12.5 | ISO 150 |
